Бетон как основа присутствует во многих строительных материалах. Он уже соединился со шлаками, керамзитом, стеклом; бывает вспененным, мытым, светопрозрачным, термостойким, дорожным, декоративным... И вот еще одно его воплощение: знакомьтесь — полистиролбетон!
Уже из названия понятно, что, помимо цемента, кварцевого песка и воды, материал включает в себя наполнитель — вспененный гранулированный полистирол с размером частиц не более 20 мм. Изделия в виде блоков могут быть изготовлены на производстве, а также, при наличии соответствующего оборудования, непосредственно на стройплощадке. В первом случае применяют метод виброперессования, во втором — отливки массы в формы. По сути они мало отличаются друг от друга, но автоматизированная дозация компонентов и добавок (ускорителей схватывания, пластификаторов и др.), использование формовочной линии и сушильного агрегата обеспечивают заводской продукции точность геометрических размеров, строгое соответствие заявленной марке прочности, быстрое твердение. Добиться высокой плотности массы, четко соблюсти пропорции сырья и время выдержки изделий в «домашних» условиях гораздо сложнее, что, безусловно, сказывается на качестве блоков. Такой материал не обладает достаточной плотностью и прочностью для строительства жилых домов и, как правило, используется для возведения легких хозяйственных и садовых построек.
Изготовление, технические и эксплуатационные характеристики ППС-блоков регламентируются ГОСТ Р 51263-2012 и 33929-2016 «Полистиролбетон», а также ГОСТ 25192-82, 21520-89, 25820-2000, СТ СЭВ 1406-78, где содержатся общие требования к бетонам и конструкциям из них.
Полистиролбетон — это композитный материал, который относится к разряду легких бетонов и во многом схож по характеристикам с ячеистыми газо- и пеноблоками, но по основным позициям их превосходит
Характеристики
Полистиролбетонные блоки подразделяют на конструкционные (рядовые и с облицовкой; плотностью от 500 кг/м³), применяемые для кладки стен в малоэтажном домостроении, и теплоизоляционные (150–300 кг/м³), работающие исключительно как утеплитель. Промежуточное положение занимают конструкционно-теплоизоляционные изделия средней плотности, служащие для возведения перегородок и стен с невысокой несущей способностью. Классы прочности материала — В 0,5–2,5, при этом сопротивляемость изгибу составляет 0,08–0,78 МПа, сжатию — 0,51–3,6 МПа, что и определяет пригодность ППС-блоков для строительства зданий не выше 12 м.
Теплоизолирующие свойства полистиролбетона имеют обратную зависимость от плотности: чем плотнее структура материала, то есть чем он прочнее, тем выше у него коэффициент теплопроводности (диапазон величин — 0,05–0,14 Вт/м‧⁰С). Таким образом, стеновые конструкции из этих блоков нуждаются в дополнительном утеплении. Если сравнивать полистиролбетон с другими легкими бетонами, то он обладает большей теплоэффективностью при меньших значениях плотности: так, газо- и пеноблоки относят к разряду теплоизоляционных только при показателе не ниже 300 кг/м³.

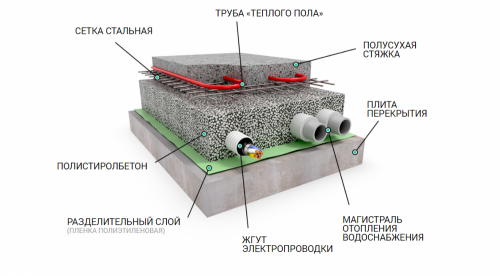

С помощью теплоизоляционного полистиролбетона можно создать надежный контур утепления ограждающих стен, полов и кровли здания, отвечающий современной концепции энергоэффективного жилища
Материал характеризуется гораздо меньшим, чем у ячеистых бетонов, водопоглощением (менее 4%), благодаря чему обладает лучшей морозостойкостью — до 100 циклов замораживания-оттаивания. Однако за счет низкой паропроницаемости: 0,13–0,68 мг/(м‧ч‧Па) — стены из него плохо «дышат» (тут наблюдается та же зависимость от плотности, что и в случае с теплопроводностью), а значит, в доме нужно будет организовать систему приточно-вытяжной вентиляции.
Полистиролбетон обеспечивает хорошую звукоизоляцию помещений, маркируется как слабогорючий (класс Г1) и дает усадку не более 1 мм на метр высоты стены, то есть 1%, следовательно, риск появления трещин в конструкции минимален. (Для сравнения: усадка газобетона составляет 0,5%, пенобетона — 1–3%.) Кроме того, материал ударопрочен, легко поддается резке ножовкой и выборке пазов для скрытой прокладки коммуникаций, устойчив к воздействию химических веществ (растворителей, масел и др.) и биологических факторов.
Испытания полистиролбетона показали, что при ударе молотом на нем может появиться вмятина, при этом глубинные трещины не образуются и блок не разрушается. Иначе говоря, при точечном ударном воздействии на кладку ее целостности ничто не грозит
Будьте бдительны!
Особо стоит сказать о декларируемой производителями экологической чистоте полистиролбетона. Поскольку это композит, изготавливаемый с применением химических компонентов, правильнее было бы говорить о его радиационной и санитарно-гигиенической безопасности, которая должна подтверждаться соответствующими сертификатами на продукцию. Притом нужно учитывать, что материал хоть и классифицируется как слабогорючий и трудновоспламеняемый, но при длительном воздействии высоких температур в нем начинаются процессы структурной деструкции, сопровождающиеся газовыделением. А значит, будучи нейтральным в нормальных условиях эксплуатации, при пожаре полистиролбетон проявит себя как источник токсичных летучих соединений (группа Т2 — умеренно опасные).
Кроме того, логично было бы подвергнуть сомнению и заявляемый производителями столетний срок службы материала. Дело в том, что помимо высокотемпературной деструкции есть еще и естественная, происходящая по причине старения под влиянием внешней среды (кислорода воздуха, света, тепла), механических напряжений и пр. Усугубить и ускорить ее течение может нарушение технологии при изготовлении блоков, применение несовместимых с ними монтажных, ремонтных или отделочных составов, а также другие факторы. В результате материал постепенно разрушается на молекулярном уровне, изменяя свои теплофизические свойства. Так что о вековой «продолжительности жизни» полистиролбетона говорить не приходится.
Оштукатуривание позволяет защитить материал от влияния внешних факторов, но проблема в том, что у него слабая адгезия к раствору, поэтому предварительно поверхности требуется обработать составами, улучшающими сцепление отделочного слоя с основанием. Обшивка стен (сайдингом, вагонкой или по системе вентилируемого фасада) также сопряжена со сложностями: полистиролбетон плохо удерживает в себе обычные крепежные элементы, из-за чего для создания подконструкции приходится применять специализированные дюбели-бабочки, нейлоновые распорные или химические анкеры. Эту же особенность материала необходимо иметь в виду при установке в доме оконных и дверных рам, а при фиксации на стенах тяжелых предметов (радиаторов, навесных шкафов, зеркал) рассчитывать нагрузки на вырыв.
Показатель | Кирпич | Керамзитобетон | Газобетон | Пенобетон | Полистиролбетон |
Плотность, кг/м³ | 1400–1700 | 600–1800 | 300–1200 | 300–1200 | 150–600 |
Теплопроводность, Вт/м‧°С | 0,45–0,7 | 0,14–0,65 | 0,11–0,16 | 0,12–0,35 | 0,05–0,14 |
Прочность, кгс/см² | 75–250 | 35–150 | 20–35 | 12–70 | 5,2–36,7 |
Водопоглощение, % массы | 6–12 | 18 | 25 | 10–16 | 4 |
Морозостойкость, циклы | 15–35 | 25–50 | 25–35 | 25–35 | 25–100 |
Толщина стены при одинаковой теплопроводности, м | 1,2 | 0,8 | 0,3 | 0,4 | 0,3–0,4 |
Виды изделий, цены
Для выполнения разных строительных задач выпускаются блоки полнотелые, пустотные П-образные (для сборно-монолитных конструкций — армопоясов и мауэрлатов), доборные элементы, перемычки. Самый ходовой размер стеновых изделий — 600 × 300/400 × 200/300 мм, масса — 19,8/39,6 кг (марка 550), так что строительство продвигается быстро, ведение кладки не требует серьезных трудозатрат, а сама она не оказывает большого давления на фундамент (вес 1 м² стены в толщину упомянутых блоков составит 135 и 223 кг соответственно).
Если в доме необходимо сделать надстройку, а расчетный запас прочности у фундамента невелик, выходом из положения может стать кладка из полистиролбетона. «Легкость» этого материала зачастую позволяет обойтись без усиления несущего основания
Благодаря точной геометрии, блоки можно укладывать не на строительный раствор, а на специальную клеевую смесь с толщиной шва всего 3–5 мм (для армирования используют самую тонкую сетку), что повышает теплоизолирующие свойства конструкции, исключая появление в ней мостиков холода. Расход состава — 0,03 м³ на кубометр кладки. Ориентировочная стоимость рядовых изделий — 2750–3800 руб./м³ в зависимости от марки, опалубочных П-образных блоков — 200–250 руб./шт.
